Cooler Master 4-in-3 Device Module (STB-3T4-E3-GP) を改造する

夏に向けて その８（いい加減飽きてきた）

一応、Cooler Master 4-in-3 Device Module (STB-3T4-E3-GP) を取り付けて動かしてはみたものの、ドライブの配置がごちゃごちゃして気持ち悪いので、HDD、SSD の位置を変えることにした。

始めの配置は、HDD の冷却を考えて、HDD を上から２段目。それに干渉しないように、SSD を４段目に配置していた。が、しばらく使用してみても、ドライブの温度が上昇する気配すらない。なので、CPUクーラーへの通気を優先して、HDD を最上段、SSD を２段目に配置しなおす。

4-in-3 Device Module の中を前から見た絵。3.5inch ４基分の取り付けスペース。奥に、CPUクーラー、さらに奥に、排気用ケースクーラーが見える。


ところが、いざ HDD を最上段に載せてみると、明らかに HDD 上面に空気が流れないと思われる。さすがに、まずいかと思い、4-in-3 Device Module を改造することにした。

改造と言っても簡単で、邪魔な部分を切り取って HDD 上面にも空気が（多分…）流れる様にしてやるだけだ。

箱はアルミなので、加工は割と簡単。Pカッターでけがいて、端に金切りはさみで切れ目を入れ、ペンチでむしる。バリをヤスリで削ってお終い。当初は、空気穴を開けようかと思ったので、ドリルも有る。

で、改造前、こうだったのが…

切り取ると、こうなる。

120mm ファンの上下端部分が有効に使える。HDD を冷やすだけなら、下は切らなくても良いんだが、大した手間では無いので、こちらも切った。構造的に問題になる訳でも無いので、始めから、こういう設計でも良いのにとは思う。

ちょうど、HDD の上面部分に開口ができる。

２段目に配置した SSD の下から、CPUクーラーを眺める。ドライブの電源ケーブル、SATAケーブルも気流に干渉しない。良い感じ。

この配置に変更してケースを閉じて、しばらく稼動させる。HDD の冷却に何の問題も無い。切る前に、温度測ってないから、そもそも切る必要すら無かったかも知れないが、まぁ、気にしない。

GETPLUS ( ゲットプラス ) 楽天店STB-3T4-E3-GP 4-in-3 Devi... 価格：3,411円（税込、送料別）

夏に向けて SAPPHIRE HD7750 を買う

夏に向けて その７

CPUクーラーを交換して静かになった分、より一層、グラフィックボードの爆音が気になって仕方が無い。

それで、直接、夏には関係ないが、SAPPHIRE HD7750 1G GDDR5 PCI-E HDMI/DVI-I/DP を購入する。

HD6670 と迷ったけど、世代の新しい、こちらを選択。


現在使用中の製品は、玄人志向 RH4670-E512HD/D4/AC。ファンコントロールが出来ない製品で、常に冷却ファンがフル回転していると言う、割り切った設計。結果、爆音。

ファンの掃除をしてやると、少しは静かになるんだが…。それでも、静かめの冷蔵庫のコンプレッサー並みの音が、目の前でしている。精神的につらい。よく、今まで耐えて来たものだと、我ながら感心する。

取り外した、玄人志向 HD4670

購入した、 SAPPHIRE HD7750 1G GDDR5 PCI-E HDMI/DVI-I/DP

中身。箱の中で固定されているわけでは無い、結構、梱包が雑。

排気部分。思っていた構造と、ちょっと違った。全部囲って有るのかと思っていた。

取り付けると、こう。

写っていないが、手前下側（写真右下）のケースフロントファンから、グラフィックボードまで、気流が通り抜け（理想）。


あらかじめ、ドライバーをアンインストールしてから、交換。付属CDより、ドライバー類インストール、最新バージョンに更新。と言う手順で行った。不具合無し。

Windows エクスペリエンス インデックスが、6.8 から、7.4 に上昇。プロセッサとプライマリーディスクが落ちたのは、別のところをいじったせいなんで、気にしない。

交換後に、Windows エクスペリエンス インデックスを更新しておかないと、システムがグラフィックボードを使いきってくれないので、即更新。

ただ、その前に、テンポラリー用の RAM Disk 容量を減らしたせいで、インデックスの更新ができず。環境変数 TEMP TMP を、適当に HDD に振りなおして、やっと更新。



非常に静か。ほんと静か。あぁ、快適。金を出した甲斐があった。

CCC 読みで39%回転でファンが回っている。これを手動で80%くらいにしてやると、前の玄人志向 HD4670 の音程度になる。

私の使用では、オーバースペックなグラフィックボードなんだが、補助電源無し、ミドルレンジ、低電力、なんて言うキーワードに惹かれる人には、お勧めかも。

■対応OSはWindwows 7/Vistaとなります■Windows XP使用時に... 価格：9,500円（税込、送料込）

Cooler Master 4-in-3 Device Module のファンを交換する

夏に向けて その６

夏に向けて その５ に書いた通り、Cooler Master 4-in-3 Device Module (STB-3T4-E3-GP) をケースに取り付けたが、実は、前段階が有る。

取り合えず、 4-in-3 Device Module 付属のファンのまま組み込んでみたが、これが結構うるさい。

別にファンコンを通しているわけでは無いので、1200 rpm フル回転で回る。すると、フォーーーンと言う、結構な風切音がする。

この音を抑え、静音化する為に、ファンの交換をする。

まず、ケースリアファンを、新規のファンへと交換する。

次いで、現在使っている、ケース付属のリアファンを、 4-in-3 Device Module 付属のファンと玉突き交換する事にする。ケース付属のファンは、フル回転させても静かだ。

新リアファン用に購入した、Cooler Master Turbine Master MACH 1.2。

付属品。

ブレードが外せるので掃除が楽、サイドからの空気巻き込み式で排気用向き、と思い購入した。

4-in-3 Device Module 付属のファン。リブ無し。リブ無し用のプッシュリベット（プッシュピン？）で、本体に固定されている。型番がA12025-12CB-3BN-F1。

交換の為に外した、Sileo 500 付属のリアファン。リブ有り。型番 A12025-08CB-3BN-F1。LED、リブの有る無し、の違いは有るが、同系統の回転数違いのファンだろう。こちらは、800回転。

それを、リアファン取り付け用のケース付属プッシュリベットで取り付け。リブ有りなので、リブ無し用のプッシュリベットは使用できず。

これらを取り付けて、最終的に、前回の 夏に向けて その５ の外見に落ち着いた。

GETPLUS ( ゲットプラス ) 楽天店STB-3T4-E3-GP 4-in-3 Devi... 価格：3,411円（税込、送料別）

5000円以上送料無料！※一部地域除く【エントリーしてポイント10倍】ク... 価格：1,710円（税込、送料別）

夏に向けて Cooler Master 4-in-3 Device Module を買う

夏に向けて その５

CPUクーラーを、CoolerMaster Hyper TX3 EVO に交換した際の思い、5inchベイから吸気してやれば、通りが良いよなぁ…、を実現するべく、Cooler Master 4-in-3 Device Module (STB-3T4-E3-GP) を購入する。

吸気口としての役割と同時に、ケース付属のフロントファン直後に在る、ドライブベイの撤去により、従来吸気の改善もする。

と言う目的で、5inchベイ用の、HDD増設モジュールを物色した。

• NINE HUNDRED系汎用 ファン付き3.5インチドライブベイ
• Ainex HDC-504, HDC-503
• Cooler Master 4-in-3 Device Module (STB-3T4-E3-GP)

お値段やらを考えて、この辺が候補として上がったが、最終的に、120mm ファンと言う事と、ケースが Cooler Master Sileo 500 と言う理由で、Cooler Master 4-in-3 Device Module を選択した。Cooler Master のロゴに惹かれたと言うミーハーな動機だ。

最近、Cooler Master のパーツを多く買っているが、別段、Cooler Master ファンと言う事も無い。

箱。あっさり。

 内部側から、ファンをのぞく。HDD やらは、ネジ止め。

ファン用電源。ペリフェラル ⇒ 3pin 変換コネクタ付き。3pin のファンコン繋げば、コントロールできる（はず）。

フロントパネル取り付け用ネジ。左右の４本を外せば、フロントパネルが外れる。ファン交換可能。

CPUクーラー CoolerMaster Hyper TX3 EVO 越しの Cooler Master 4-in-3 Device Module ２段目に HDD、４段目に SSD を配置。

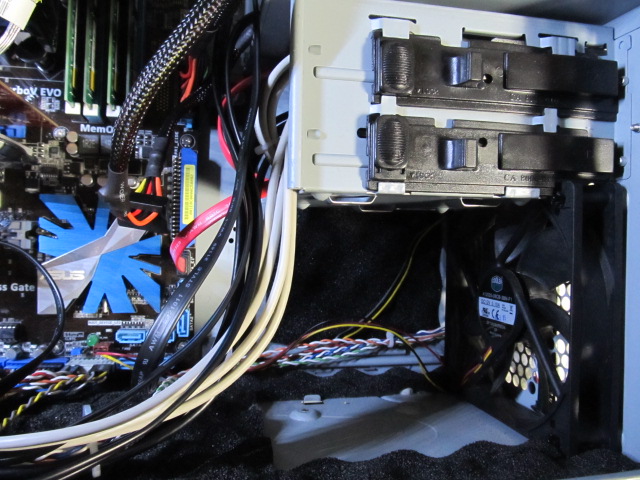

シャドウベイを取り払った、ケース付属フロントファンの裏。すっきり。

グラフィックボードまで、吸気がすっきり通る（はず）。ケーブル類が邪魔だ。気流改善用にエアロパーツでも作ろうかな…。最近のケースなら、裏配線で済むんだろうなぁ…。

正面。こんな感じ。

回転中。付属のファンは、青色LED発光タイプだが、LED無しの低速回転のファンに交換した後なので、光らない。

フロントパネルのメッシュ。埃を防いでくれると有難い。フロントパネルは、ネジを外して取り外せる様にしておいた方が、何かと便利だと思う。別に、ネジを締めなくても、不都合は無い。


HDD は、良く冷えている。室温24℃（もっと低い気がするが…）で、S.M.A.R.T.読み、26℃ だ。

PC全体は、冷えるようになったのか！？は、また改めて。

【お取寄せ】4-in-3 Device Module(ケース用オプシ... 価格：3,370円（税込、送料別）

Sharp Shooter で遊ぶ

せっかく、 Resistance 3 Doomsday Edition を購入したんで、PlayStation Move Sharp Shooter で手持ちにある Move 対応ソフトを遊んでみる。

• Resistance 3 ： ○ 当然ゲームになる。ジャンプとしゃがみが、移動と同時にできないのがちょっとマイナス。楽しい。
• シューティングスタジオ ： ○ 立って本気でやる体勢なら◎、座ってなら△。ショータイムと言う敵を遅くするエフェクトの起動の為に、モーションコントローラーを水平方向に360度回転させる動作が必要な為。
• ビッグスリー ガンシューティング ： ○ よろしいと思う。ただ、Sharp Shooter の能力が生かしきれない。
• バイオハザード５ オルタナティブエディション ： △ 普通にやっても、独特のコントローラー操作だけど、Sharp Shooter を使うと、さらにヘンテコになる。Sharp Shooter を使ってゲームがやれない事は無いが、積極的にしたいとは思わない。
• ザ・ハウス・オブ・ザ・デッド3 ： ◎ ポンプアクションでリロードもする。ゲームをしててしっくりくる。
• The House of The Dead: OVERKILL Director's Cut：◎ これまたすばらしい。完璧。

他にも、Move 対応ソフトが有るけど、肉弾 をシャープシューターでやろうって人は、いないよな。

総じて、これらシューティング系のゲームは、Sharp Shooter を使うと、遊びやすくなる。直感的な操作が、良いゲーム性へ繋がるのだろう。

逆に、バイオ５の様な、非直感的な操作は、ゲームをめちゃめちゃにしてしまう危険性もある。使い方を間違うと駄目な入力装置だな。

最近、PC にかまけてるんで、ゲームに割く時間が、なかなか無い。寂しい…。

期間・数量限定特価!!【メール便不可】Resistance 3 Doomsday Edi... 価格：11,800円（税込、送料込）

PlayStation Move Sharp Shooter ... 価格：5,200円（税込、送料別）

夏に向けて Cooler Master Sileo 500 にフィルターを付ける

夏に向けて その４

いろいろ交換している際に、埃のひどさが目に付く。という事で、特に夏は関係ないが、フロントパネルの吸気口に不織布フィルターを付ける。

私が使っているケース Cooler Master Sileo 500 は、基本的にフロントパネルの脇及び下から吸気している。他に空気口は無いと言う、冷却性を無視した潔いケースだ。その分、静かなんだとは思う。

このパネルの脇と下から吸気される。

裏返す。四隅のタップネジを外してやると、サイドのパネルを外せるようになる。

で、外す。

近所のホームセンターで買ってきた、不織布のフィルターを適当に切って…。

吸気口に貼る。

下部は、適当に牛乳パックを切って、フレームを作ってフィルターを貼る。


このケースは、フィルターを貼った部分からのみの吸気なので、冷却性は、推して知るべしなレベル。フィルターを貼る事で、さらに冷却性は落ちるだろう。

フィルターを付けてはみたものの、現状では、5inchベイ 部分を開放していて、フィルターそのものに意味が無い。が、計画では後々生きてくる。

まだ、Sileo 500 は販売されているみたいだけど、薦めはしない。後継の Silencio 550 なんかの方が素性は良さそうだ。

夏に向けて CPUクーラー CoolerMaster Hyper TX3 EVO を買う

夏に向けて その３

box で買った i5-750 のリテールクーラーが、室温の上昇とともに、物凄い音で回りだす。高回転な分、かなり耳障りな音が出る。

毎年、夏場はダウンクロックで凌いで来たが、今年は、既に異様な音がする。ダウンクロックしていても、ちょっと負荷が掛かってくると、温度が簡単に50℃を超えてきて、高速回転しだす。

ちょっとやばい。

と言う事で、CPUクーラーを替えようと決意する。


リテールより静か、冷える、バックプレート無し、プッシュピンで楽々、ファンのお掃除楽々、グリス付き、サイドフロー、90mmファン。

なんていう、適当な条件を満たしそうなので、最終的に候補になったのが、

• Thermaltake Silent 1156
• CoolerMaster Hyper TX3 EVO

Silent 1156 は、1156専用なんで、使い回しが効きそうな Hyper TX3 EVO に決定。

中身。

補助部品。ごちゃごちゃ。

本体。

グリス盛るまで剥がさない。

こんな感じでプッシュピンを取り付ける。

ネジ穴が３連になっていて、それぞれの Socket 用に合わせられる。写真のは intel LGA775, 1366, 1156, 1155 用。AMD 用は、また別に付属。

４本仮止めしたら、一度、マザーに合わせて、不具合が無い事を確認してから、本締め。

そのままだと、ファンケーブルの取り回しがいまいちだったんで、180度ひっくり返す為に、ファンを取り外す。マザーに取り付けた後も、割と簡単に外れる。掃除がしやすい。

サンドイッチ構成にする為に、もう一個分のファン取り付け部品も入ってる。至れりつくせり。私は使わないけど…。

リテールクーラーと、グラフィックボードを取り外した所。


CPU の古いグリスは、ただの台所用アルコールで拭き落とした。専用の除去セットみたいな物も有るみたいだし、近所の薬局行けば、無水アルコールなんかも売ってるけど、気にしない。

古いグリスは、カピカピに干からびていた。そりゃ、冷えないわな。せっかく、CPUクーラー付け替えたことだし、今後、気をつけよう。


さて、誰が見ても明らかな様に、5inch ベイ に、吸気用ファンを設置したら空気の通りが良いよなぁ…。とは思う。


グリスを、プリンのヘラで延ばして、いよいよ取り付け。付属のグリスは、あんまり延びない。

取り付けると、こんな感じ。

下方向から。

取り外したリテールクーラー、埃まみれ…。たまに掃除はしてたつもりなんだけどなぁ。やっぱり取り外しが簡単じゃないと、掃除も難しい。


作業の邪魔になるんで、グラフィックボードも取り外す。そのついでにファンをボードから外して掃除する。こっちは、見せられないほど、こ汚かった。今まで、ボードから外して掃除してなかったんで、中がえらいことになってた。

爆音のグラフィックボードなんだが、掃除してやったら、幾分静かになった気もする。


いろいろ取り替えた後の電源投入は、何度やっても、どきどきする。すんなり動き出して、一安心。

リテールだと、ダウンクロックしても、平気で50℃超えてたのが、定格で動かしても、40数℃までしか上がらなくなった。なかなか良い感じ。

多分、10数℃下がったな。目出度い。


マザーのファンコントロールを切って、フル回転させると、さすがにうるさい。だいたい2800回転くらい。

ファンコントロールを入れると、アイドリング時に1400回転くらいで、37℃程度。室温は23℃くらい。2000回転に近づいてくると、音が目立ってくる。グラフィックボードが爆音なんで目立たないが、そこをいじれば、また感じ方は違ってくるかも。

さて、どう考えても、ここに空気穴があると、通気がよくなるよなぁ。と思い、ベイのフロントカバーを取り外してみる。

ティッシュを短冊にして近づけると、かなり吸い込みが有るのが判る。今までは、全て、フロントカバーのサイドにある吸気口から吸ってた事を考えると、かなり素直な空気流って気がする。

つまり、夏に向けてシリーズが、さらに続くと言う話だな…。金が…。
